做好配電柜絕緣電阻的測量真的很重要！【發表日期：2017-06-29 20:19:00】

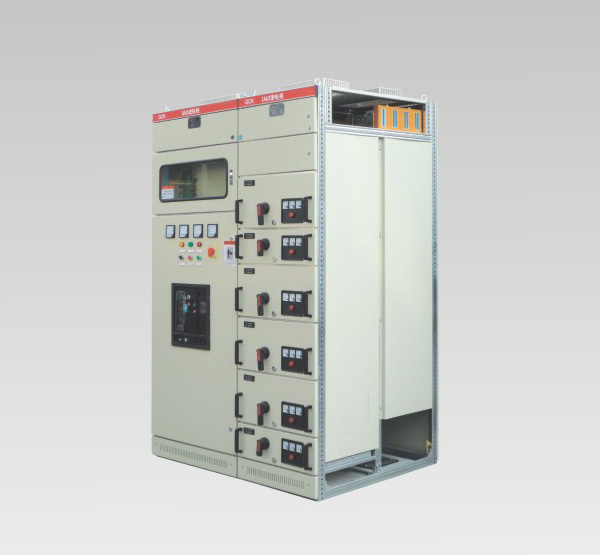

對于生產高低壓配電柜的廠家，都知道配電柜絕緣電阻值是電氣設備的一個很重要的絕緣指標，對于電氣設備的安全性來說至關重要，如果缺少絕緣電阻那么這個電氣設備就處于危險狀態或者不合格損壞狀態。對于低壓配電柜來說絕緣電阻就是將它與外界的隔斷器也是設備正常運行的前提條件，產品在出廠前必須滿足產品的相關標準要求，具體的各個產品的絕緣電阻要求值也不相同，目前最常見的絕緣電阻測量設備是使用直流電阻儀進行測量，直流電阻儀測量方便而且數據效準確。

那么怎么來測量絕緣電阻呢？這就要用到兆歐表，行業相關標準是：絕緣電阻要求--每千伏工作電壓不小於1兆歐。具體要求如下：當被測配電柜額定絕緣電壓在60V到660V之間時，要用500V的兆歐表。若被測配電柜的額定絕緣電壓在660V到1000V之間時,要用1000V的兆歐表。例：400V的低壓配電柜，做絕緣測試的兆歐表是用500V的表。正常情況測出的數值應不小于0.5兆歐。一般三相380伏電機正常情況測出的絕緣數值應不小于0.5兆歐。

下面簡要的說明下低壓配電柜絕緣電阻測量方法。低壓配電柜絕緣電阻測量方法有很多種，我們可以根據具體情況來選用適合自己的。

配電柜的測量步驟：

1、首先準備好絕緣電阻測試儀，絕緣電阻測試儀必須在使用有效期內，并且有正規檢測部門出具的合格證貼于設備正面可見之處。

2、絕緣電阻測試儀有兩組測量線，共四根線，一組為黑色一粗一細雙線，一組為紅色一粗一細雙線，同時分別為一大一小接線夾，接線夾用于測量電阻固定位置的。

3、測量時使用兩組測量線接線夾固定在要測量的地方，比如觸頭部分，注意大線夾置于外側，小線夾置于外側，同時盡量固定觸頭，最末端，這樣才能反應真實的電阻值。

4、具體測量部位不同需要進行設備的合閘及分閘操作，具體情況具體對待。

5、測試好后的電阻進行打印記錄，不合格的需要進行不合格工序處理。

測量部位：

1、配電柜的主開關在斷開位置時同極的進線和出線之間。

2、主開關閉合時不同極的帶電部件之間例如： 相的主觸頭或裸母線之間等、主電路和控制電路之間。

3、各帶電部件與金屬框架之間。測試時間為1min。測量得到的絕緣電阻數值是否符合要求，與配電柜中每條電路對地的標稱電壓，有關要求是不小于1KΩV。例如，每條電路對地的標稱電壓為380V，則絕緣電阻不能小于380KΩ，即0.38MΩ，一般要求不小于0.5MΩ。標稱電壓越高，要求絕緣電阻越大。如果配電柜中用的主開關以及有關的絕緣材料良好,安裝中也未出現問題,這個指標是不難達到的。

注：在測量絕緣電阻的時候，一定要認真仔細！這就會避免配電柜在使用的過程中，危險性大大的降低！
