實例簡述配電柜的二次接線流程【發表日期：2017-06-22 20:55:00】

要掌握配電柜的二次接線流程，必須要清楚的了解柜體的各個組成部分，更要學會看柜體的一、二次圖紙，原理圖，展開圖，端子排圖，安裝接線圖等等圖紙。

配電柜的主要部分包括：真空斷路器、電流互感器、就地安裝的微機保護裝置、操作回路附件（把手、指示燈、壓板等等）、各種位置輔助開關。其中，斷路器與電流互感器安裝在開關柜內部，微機保護、附件、電度表安裝在繼電器室（沿用以前的叫法，其實已經沒有繼電器了）的面板上，端子排與各種電源空氣開關安裝在繼電器室內部，端子排通過控制電纜或?qū)Ｓ貌遄c斷路器機構連接。

下面先來介紹下配電柜的各組成成分及作用。

1.配電柜的圖紙分為一、二次圖紙,一次是指電網的主回路系統,二次是指電網的主回路的控制、保護系統的原理圖，通常在車間給工人接線用的就是二次接線圖;

2.二次線路要用到的元器件主要有:

A、微機保護裝置(保護主回路用的,功能有速斷、過流、差動、低周減載,接地保護,根據負載的類型,保護的種類很多)

B、操控裝置(故名思意:操作斷路器合分閘,以及查看柜內一次元件狀態用的)

C、帶點顯示器(帶點指示用的)

D、多功能電度表(看有功,無功,電壓,電流等)

E、繼電器等輔助元件

注：在進行二次接線前，一定要先熟悉掌握?qǐng)D紙：

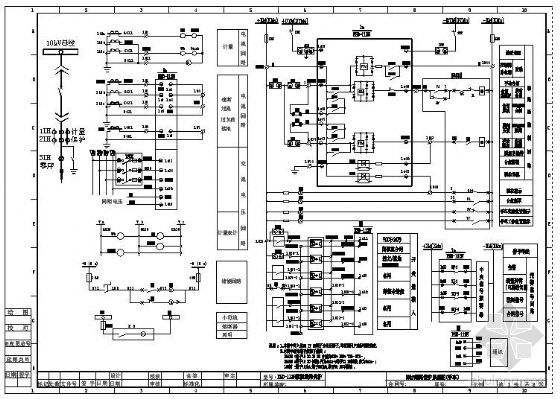

　  1、配電柜原理圖：表示各回路的工作原理和相互作用。圖紙不僅表示二次回路中各元件的連接方式，而且還表示了二次回路與一次回路之間的關聯。

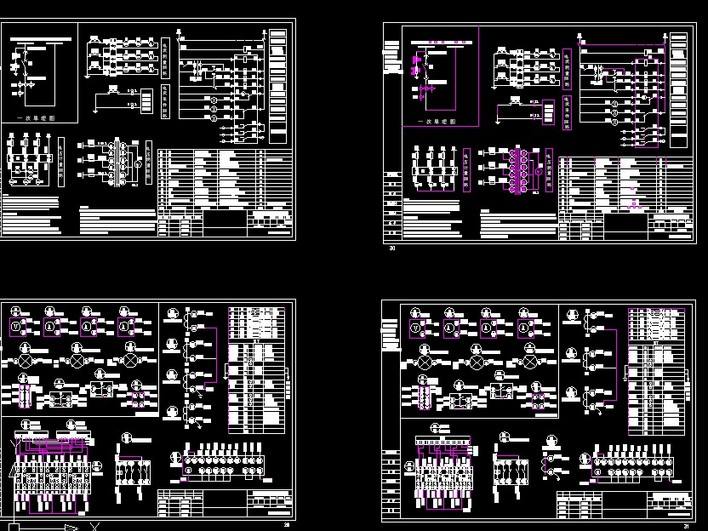

　　2、配電柜展開圖：

　　3、配電柜端子排圖：

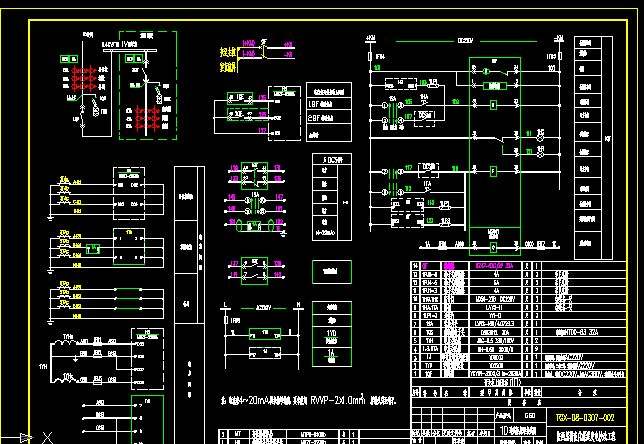

　　4、配電柜安裝接線圖：配電柜的原理圖一般都是根據微機保護的原理圖修改的，再示意性的畫出電流、電壓、信號量的輸入，控制量的輸出。

下面以中置配電柜的二次接線為例，來詳細講解下：

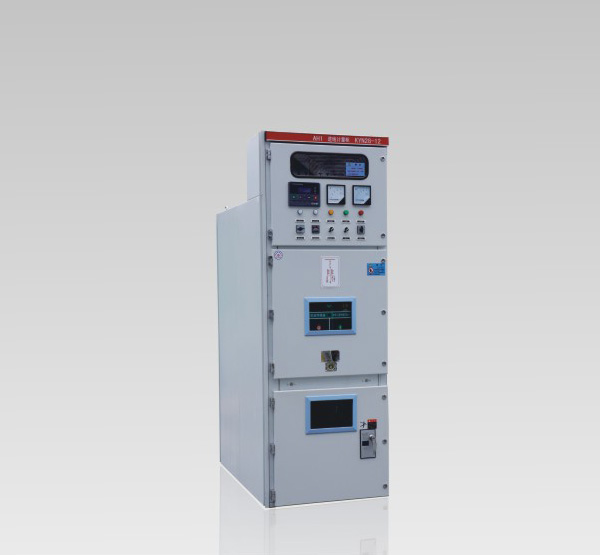

KYN28A配電柜是城區變電站使用最多的10kV配電柜型式，由柜體和可抽出部件（中置式手車）兩部分組成。柜體分為手車室、主母線室，電纜室。繼電器儀表室。

2.1繼電器室

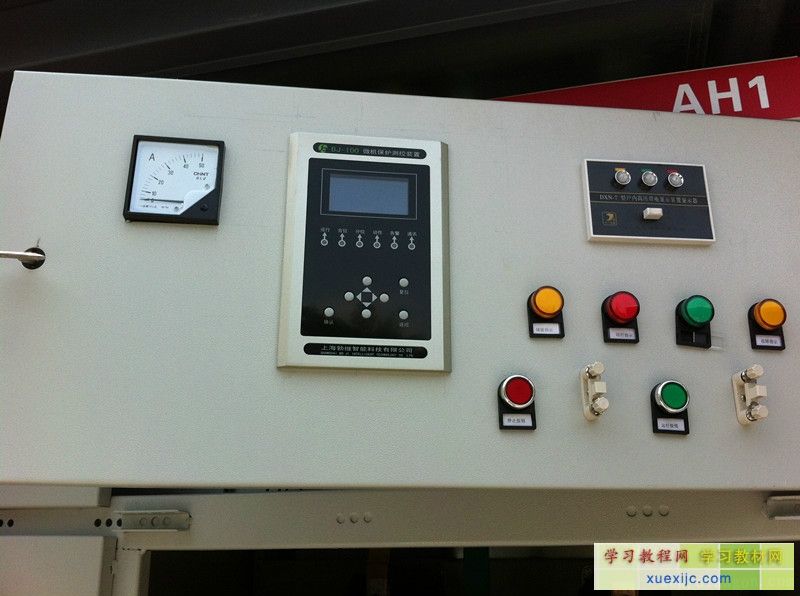

    繼電器室的面板上，安裝有微機保護裝置、操作把手、保護出口壓板、指示燈（合位紅燈、分位綠燈、儲能完成黃燈）；繼電器室內，安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關（直流或交流）。

2.2手車（斷路器）室

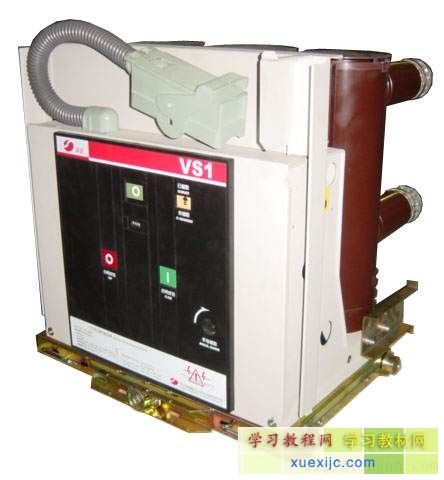

    配電柜最常用的斷路器是VS1真空斷路器，斷路器機構內的接線通過專用插座與繼電器室的端子排聯接。插頭的一段與斷路器機構固定連接，另一段是一個專用插頭，配套的插座安裝在斷路器室的右上方，從插座引出線接至繼電器室端子排。為了搞明白二次回路，我們需要對操作過程進行一定的了解。

    配電柜斷路器手車有三個位置：斷開、試驗、運行（需要注意的是，斷路器手車和斷路器是兩個概念，斷路器手車其實就是斷路器和它的座）。正常運行時，斷路器手車在運行位置，斷路器在合閘位置，二次線插頭與插座聯接；手動跳閘后，斷路器在分閘狀態、手車在運行位置；用專用搖把將斷路器手車搖出，至試驗位置，可以將二次插頭拔下（手車在運行位置時拔不下來）；繼續搖，手車退出斷路器室，處于斷開位置。

  斷開位置：斷路器與一次設備（母線）沒有聯系，失去操作電源（二次插頭已經拔下），斷路器處于分閘位置；

  試驗位置：二次插頭可以插在插座上，獲得電源。斷路器可以進行合閘、分閘操作，對應指示燈亮；斷路器與一次設備沒有聯系，可以進行各項操作，但是不會對負荷側有任何影響，所以稱為試驗位置。

  運行位置：斷路器與一次設備有聯系，合閘后，功率從母線經斷路器傳至輸電線路。

  配電柜沒有傳統意義上隔離開關的概念，手車在試驗位置時，就相當于傳統的隔離開關斷開，即斷路器與主電路（一次母線）有了明顯斷開點。

斷路器（VS1）

2.3 繼電器室

繼電器室的作用可以實現三段式過流、過壓、欠壓、三相重合閘、反時限等常規繼電保護功能。

繼電器室

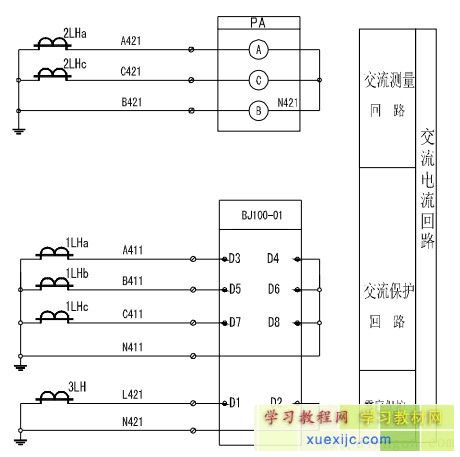

2.31電流回路

    從下圖可以看出。需要接入的CT模擬量為A、B、C、相電流。（當然有些工程中接入的是A、C兩相，不完全星形法）微機保護裝置上也可以顯示出一次電氣量，電氣量取自保護級。如果對精度有特殊要求?？梢匀y(cè)量級串接電流表既可

 電流回路

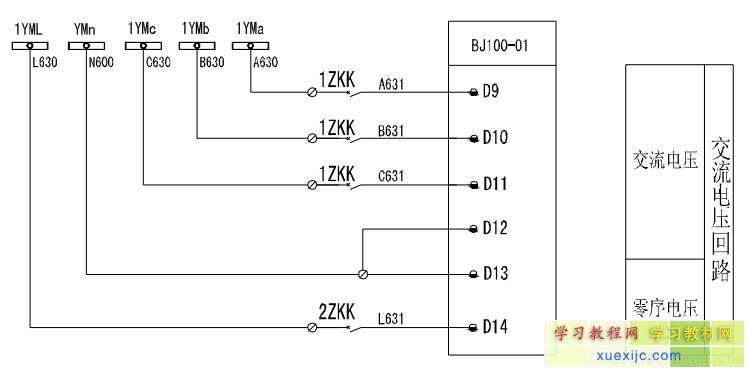

2.32電壓回路

    從上圖可以看出需要接入的PT模擬量為A、B、C、相電壓。當然如果有需要可以接入零序電壓進行零序電壓保護。由圖可以看出此接法為星形/星形接法。如果是V/v接法把D9和D12短接既可。

電壓回路

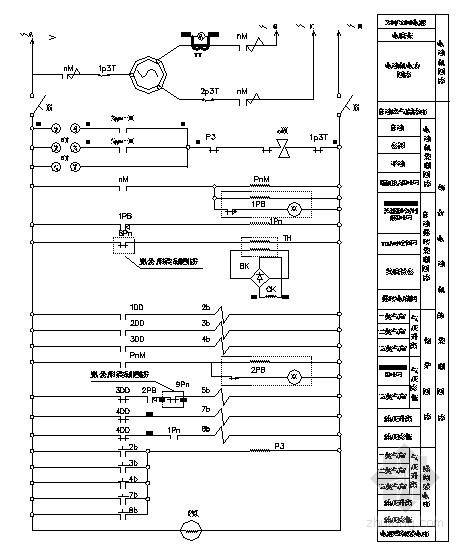

2.33操作回路

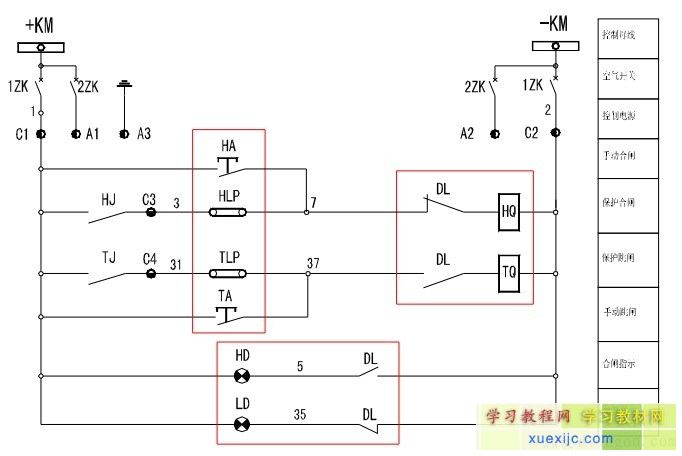

    從上圖可以看出。這款配電柜的操作回路整體比較簡單。直觀。比傳統的綜保操作和使用起來更加的方便。通俗易懂。更容易上手操作。紅色框內的設備并不是配電柜的一部分，它們由開關柜廠家提供，安裝在繼電器室面板上。和連接到斷路器合位位置的。

操作回路

2.34開入量回路

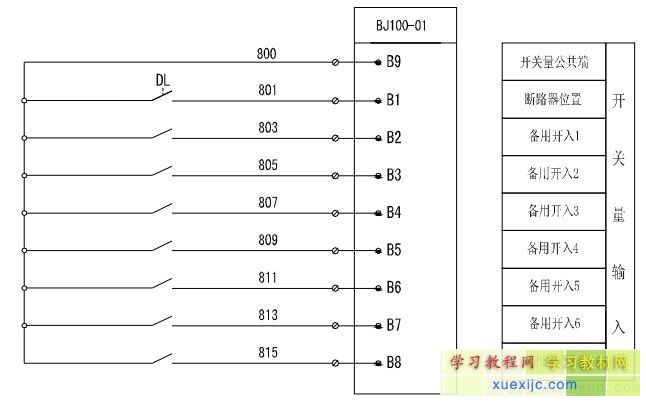

    以上為裝置的遙信（開關量）回路。與110kV電壓等級設備的保護裝置不同，35/10kV設備的保護、測控是一體化設計，即整合在一個裝置中。除去斷路器位置。其它的開入量均可能自行定義。同時還提供一路報警開入信號。可以實現非電量跳閘的信號開入。

 遙信開關量回路

 三、  關于B相電流互感器

   B相電流互感器的作用：一般提到都是只裝A、C相電流互感器，現在為什么裝B相CT呢？這主要是考慮到小電流接地選線功能。10kV架空線路，在單相接地時允許繼續運行一段時間，但是需要確定是哪條線路接地，以便盡快查線檢修，即“選線”。選線的依據是，該線路的零序電流是否為零。零序電流為三相電流的矢量和，正常時理論值為零，單相接地時，實測零序電流不為零，即可判斷該線路故障，所以，需要配置三相CT來計算零序電流。對于電纜出線而言，在高壓（10kV）電纜上配置了專用的零序電流互感器，不需要再用三相CT之和來計算，所以配置A、C兩相CT來實現保護功能即可.
